单牵引机

      单牵引机主要为一种引导挤压制品沿其导轨直线恒速前进，保证制品直线性、提高制品成品率和生产效率的挤压辅助设备。功用在于避免薄壁型材和复杂断面型材等出模后发生扭拧、弯曲、波浪等缺陷，以及多模孔制品相互摩擦和缠绕，发生长短不一等现象。铝型材挤压时，由于铝锭坯与挤压工模具(挤压筒、模具、挤压垫等)之间的摩擦，引起了铝锭坯挤压过程中沿截面方向流动速度的不均匀。利用牵引机牵引铝型材，可以消除3%流动速度的不均匀，从而使制品沿截面的流动比较均匀，有利于模具内焊合室中金属的成形。牵引机导引挤压制品沿其导轨直线行进，保证了制品的直线度，防止制品扭曲，减少制品表面的损伤。牵引机采用恒张力控制，在制品截面产生一个恒定的张力。牵引机采用带辊轮的小车结构，轮式小车沿一固定轨道滑行。牵引机提供更高的产量，同时减少废料。

一、工作原理：
      在工作中给予制品一定张力的同时，与其制品的流出速度保持同步移动。

二、结构方式：

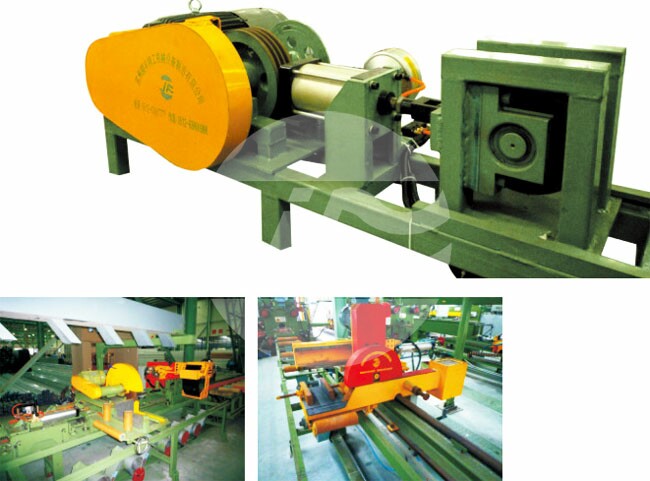

      1.挤压机出口自动中断锯：挤压停止后，采取液压横向移动式开始锯料的方式。由液压系统、锯片、锯座、锯罩、支架、基座组成，并与牵引机配合协调，准确。
      2.牵引机头夹料装置：钳口采用上下开合让位及配合渐开线圆弧夹片带反向自锁牙群组合，由液压缸驱动，电源及控制线路由滑触线输送。
      3.牵引机头驱动装置：采用变频交流电机配合矢量变频器控制驱动，采用编码器作闭环控制，提高牵引机在低速运行时的可靠性，并通过固定在轨道上的链条或钢丝绳拖动牵引机头，以实现往返直线运动。
      4.道轨：采用30#H钢，两边用35*35#方钢，由螺杆连接而成。
      5.配通电刹车，利用矢量控制减速，可自由设定刹车时间和速度，有效避免牵引机头惯性过大而撞车的现象。

三、交流变频牵引机的优点：
      牵引速度快慢可调，返回速度固定，牵引机运行平稳，有效提高牵引机运行的可靠性。
